Aplikasi GRP Pipes and Fittings

1. Tekanan/Gaya Saluran Pembuangan Utama.

2. Jalur Transmisi Air Baku.

3. Jaringan Distribusi Air Minum.

4. Sistem Pembuangan Air Badai & Drainase.

5. Pipa Industri.

6. Instalasi Pengolahan Air dan Air Limbah.

7. Pemasangan Parit Terbuka.

8. Pipa Jacking Micro-tunneling.

9. Bore Casing, Poros Ventilasi dan Saluran.

10. Aplikasi Khusus: Manhole Covers dan Inspection Chambers.

Keuntungan dari GRP Pipes and Fittings

1. Ketahanan kimia dan korosi yang sangat baik.

2. Kekakuan tinggi untuk menahan beban tinggi.

3. Permukaan internal yang halus untuk mencapai efisiensi hidraulik yang tinggi dan ketahanan abrasif.

4. Tahan terhadap sinar UV dan embun beku.

5. Ringan.

6. Instalasi mudah dengan Coupling Joint.

7. Variasi alat kelengkapan yang disesuaikan.

8. Akomodasi sudut diperbolehkan.

9. Umur panjang dengan minimal 50 tahun.

10. Keselamatan dan kesehatan.

Standar Referensi Pipa dan Fitting GRP

AWWA C950

ASTM D3262/ASTM D3517/ASTM D3754

EN14364/EN1636/EN1796

ISO10467/ISO10639/ISO23856/ISO25780

Rentang Ukuran Pipa GRP dan Perlengkapannya

Ukuran: DN15—DN4000

Peringkat Tekanan: Gravitasi—PN32

Kelas Kekakuan Dering: SN2500—SN50000

Panjang: 5,8M / 6M / 11,8M / 12M atau Disesuaikan

Tipe Ujung: Ujung Polos/Ujung Soket/Ujung Flensa

Tipe Sambungan: Spigot Soket dengan Sambungan Gasket/Penggandengan/Pantat dan Sambungan Bungkus/Flensa


Soket Spigot dengan Gasket	Sambungan Kopling

Pantat dan Bungkus	Sambungan Flange

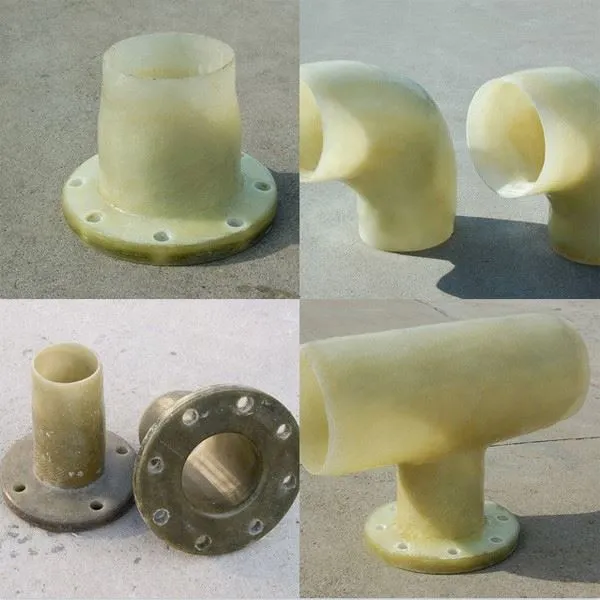

Kategori Perlengkapan GRP

Tikungan (11,25 derajat /22,5 derajat /30 derajat /45 derajat /60 derajat /90 derajat)

Tee/Reduksi Tee

Peredam Konsentris/Peredam Eksentrik

Flange Integral/Flensa Lepas

Manhole dan Kamar Inspeksi

Pipa Jacking GRP

Pipa Jacking GRPdirancang untuk memenuhi tuntutan konstruksi pipa dan rehabilitasi yang menuntut menggunakan metode micro-tunnelling dan pipa-relining.

Keuntungan Pipa Jacking GRP

1. Ketahanan korosi, bebas perawatan, umur panjang (lebih dari 50 tahun)

2. Aliran pengangkutan besar (pipa GRP N= 0.009-0.01; pipa beton N= 0.013-0.014)

3. Kekuatan tinggi dan gaya jacking longitudinal yang besar (pipa GRP Lebih besar dari atau sama dengan 90Mpa)

4. Resistansi gesekan antara dinding pipa dan tanah kecil, dan gaya jacking konstruksi kecil

5. Ringan dan transportasi yang nyaman dan mengangkat. Misalnya, jacking pipa beton DN2000 adalah 3499kg/m, sedangkan jacking pipa DN2000 GRP adalah 850kg/m.

6. Konstruksi Pekerjaan tanah dapat dikurangi hingga 30 persen dibandingkan dengan pipa beton

7. Kecepatan konstruksinya cepat, yaitu tiga kali lipat dari pipa beton

8. Resistensi penyelesaian diferensial yang kuat

9. Pipa yang dapat digunakan untuk media transmisi bertekanan

10. Dapat mengangkut media yang sangat korosif

Rentang Ukuran Pipa Jacking GRP

Diameter: DN300—DN4000

Kekakuan Dering: SN20000—SN1000000

Bahan kopling: GRP, Baja karbon, Baja Tahan Karat

Panjang pipa: 1M-5.8M

Kekuatan Tekan Utama: 85N/mm²

Faktor Keamanan Kekuatan Jacking: 3.5
