Penerapan Pengukur Tekanan Tabung Bourdon

Persediaan air

Pabrik Pengolahan Kimia

Irigasi Pertanian

Otomotif

Laut

Dirgantara

HVAC

Keuntungan dari Pengukur Tekanan Tabung Bourdon

Biaya rendah

Konstruksi Sederhana

Akurasi Pengukuran Tinggi

Tersedia dalam Berbagai Macam Kisaran

Gunakan dengan Aplikasi Getaran Berat dan Beban Tekanan Dinamis

Standar Referensi Pengukur Tekanan Tabung Bourdon

ANSI B40.1

EN837

Prinsip Operasi Pengukur Tekanan Tabung Bourdon

Pengukur tekanan ini terpasang ke pipa di pipa saluran masuk (A). Pipa saluran masuk ditahan oleh blok soket (B), Tekanan mengalir ke ujung stasioner tabung Bourdon (C). Tekanan didistribusikan melalui tabung Bourdon berbentuk C (D). Akibat tekanan ini, bentuk C menjadi lurus. Pivot dan pin pivot (E) menghubungkan gerakan pelurusan dengan roda gigi sektor (F) di ujung tabung Bourdon yang bergerak. Karena sistem persneling, gerakan di ujung tabung Bourdon yang bergerak diperkuat sehingga perubahan tekanan yang sangat kecil menghasilkan gerakan jarum indikator (G) yang cukup besar. Umumnya, indikator bergerak dari kiri ke kanan dalam jalur melingkar di atas skala yang dikalibrasi. Penurunan tekanan akan mengakibatkan tabung Bourdon kembali ke posisi semula.

Kategori Pengukur Tekanan Tabung Bourdon

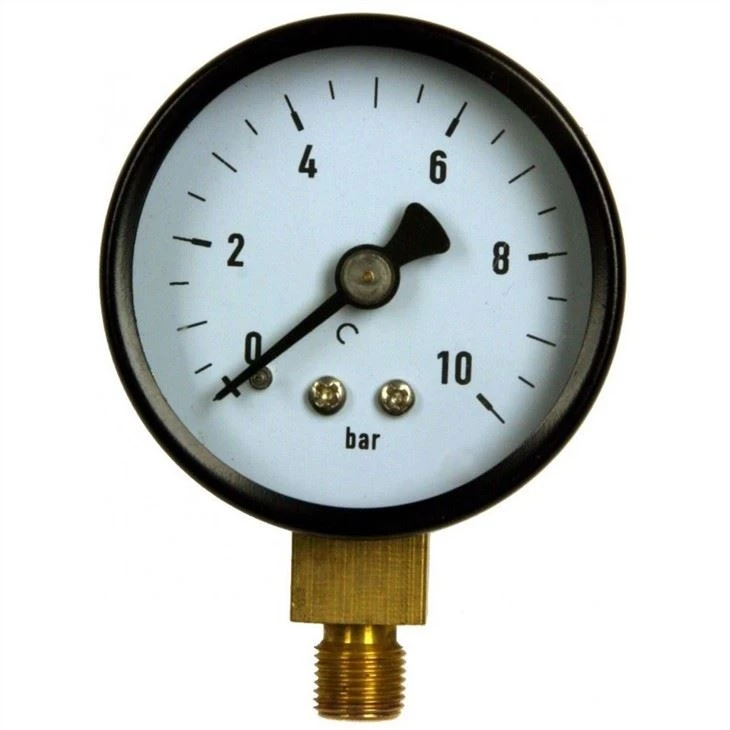

Pengukur Tekanan Kering Standar

Pengukur Tekanan Kering Standar cocok untuk mengukur tekanan cairan, gas, uap atau vakum yang non-kristaloid dan non-concretionary, dan tidak memiliki bahaya ledakan dan tidak mengikis baja dan paduan tembaga.

Ukuran nominal	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Kisaran Tekanan	{{0}}—0 hingga 24bar, 0—1000bar 30inHg—15000psi
Ketepatan	±1 persen ,±1,6 persen ,±2,5 persen
Suhu Kerja	-20 gelar --70 gelar
Kasus	Baja Tahan Karat, Baja, Plastik
Tabung Bourdon	Perunggu Fosfor
Koneksi	Kuningan atau Stainless Steel
Pergerakan	Kuningan atau Stainless Steel
Panggil	Aluminium, Hitam
Jendela	Kaca atau Plastik
Benang	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Koneksi	1/2", 3/8", 1/4", 1/8" BSP NPT PT

Pengukur Tekanan Berisi Cairan

Pengukur Tekanan Berisi Cairan diisi dengan cairan peredam dengan kinerja tahan guncangan yang baik, sangat cocok untuk lokasi di mana tekanan medium berubah secara intens dan ada kejutan tekanan atau tekanan dilepaskan secara tiba-tiba, dapat mengukur gas dan cairan, dll.

Ukuran nominal	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Kisaran Tekanan	{{0}—0bar, 0—1000bar
Ketepatan	±1 persen ,±1,6 persen ,±2,5 persen
Suhu Kerja	-20 gelar --70 gelar
Kasus	Besi tahan karat
Cincin	Stainless Steel, Jenis Bayonet atau Jenis Berkerut
Tabung Bourdon	Perunggu Fosfor atau Stainless Steel Kurang dari atau sama dengan 60bar: Tipe C >60bar: Jenis Heliks
Koneksi	Kuningan atau Stainless Steel
Pergerakan	Kuningan atau Stainless Steel
Panggil	Aluminium, Hitam
Jendela	Kaca atau Plastik
Benang	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Koneksi	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Mengisi	Gliserin (Standar) Silicone (Opsional)
Paking / Tutup Pengisian	Neoprene atau Silica Gel

Pengukur Tekanan Baja Tahan Karat

Pengukur Tekanan Stainless Steel cocok untuk mengukur tekanan cairan, gas dan batang atau vakum, yang non-kristaloid dan non-concretionary, serta tidak memiliki bahaya ledakan dan tidak mengikis baja.

Ukuran nominal	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Kisaran Tekanan	{{0}—0bar, 0—1000bar
Ketepatan	±1 persen ,±1,6 persen ,±2,5 persen
Suhu Kerja	-20 gelar --70 gelar
Kasus	Stainless Steel dengan Ventilasi Tekanan
Cincin	Baja Tahan Karat, Tipe Bayonet
Tabung Bourdon	Besi tahan karat Kurang dari atau sama dengan 60bar: Tipe C >60bar: Jenis Heliks
Koneksi	Besi tahan karat
Pergerakan	Besi tahan karat
Panggil	Aluminium, Hitam
Jendela	Kaca
Benang	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Koneksi	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Mengisi	Gliserin (Standar) Silicone (Opsional)
Paking / Tutup Pengisian	Neoprene atau Silica Gel
